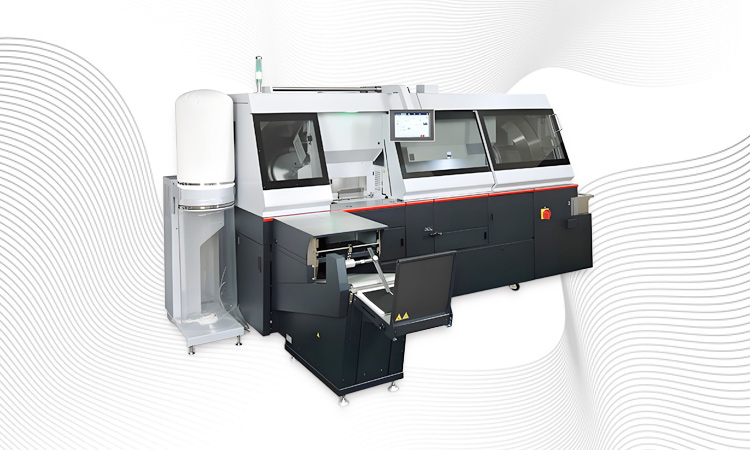

华屹智印HY-BQ500全自动胶装机

华屹智印HY-BQ500全自动胶装机

华屹智印HY-BQ500全自动胶装机

产品应用:

  • 政府&国企文印中心(印刷厂)、出版社、数码快印工厂、商务短板印刷厂。
  • 书籍、标书、文件、资料汇编、宣传画册、产品目录、产品样册、画册、图册、菜谱、说明书等的胶装作业。

核心优势:

  • 按需出版智能4夹、可现实每本不同厚度的文件同时批量集中生产。
  • 胶装+裁切一气呵成、无需过版、一本即成品,仅需1人操作,智能化程度高。
  • 操作人员只需放入书芯、机器便可全自动胶装+三面切,在线检测书本厚度、自动压痕、自动上封面,机器自动设置,并且完成压痕工作。
  • 灵活:可与数码卷筒喷墨印刷机在线联机使用,也可与数码打印机配合近线使用。即可联线生产又能独立使用。
  • 生产速度可达1350本/小时,装订厚度最小1mm、最大65mm,超薄书本也能高效完成。

全自动胶装机简介

功能优势:

  • 按需出版:智能4夹、可现实每本不同厚度的文件同时批量集中生产,仅需1-2人操作,智能化程度高。
  • 此方案为4夹胶订机联线三面刀印后解决方案,操作员只需所需要装订的书芯放入机器书夹、设备便可自动完成胶订、压痕、上封面、三面裁切到成品书,整个过程人员参与少、操作人员劳动强度低。
  • 最大速度1350本/每小时,并且可以对锁线后的书贴进行胶装成册。
  • 装订厚度最小1mm、最大65mm,超薄书本也能高效完成。
  • 可变数据快速切换,每一个夹子都可以同时胶装不同厚度的书本,无需停机重新测量书本厚度。

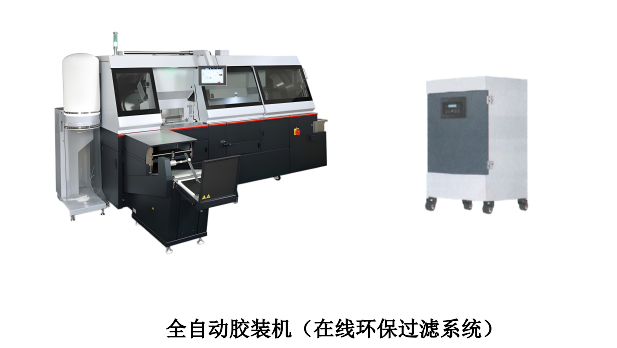

  • 在线环保过滤装置

特色功能:

根据数码封闭式生产环境设计,帮助胶水废气、臭味排出,无需钻墙打洞,直接室内净化,确保安全舒适的操作环境。

产品特点:

  • 锁线及无线胶订:PUR/EVA二合一,两个上胶轮与独立的EVA边胶装置轻松完成高质量上胶,即使是几本书的生产,也能保持最佳的生产品质。
  • 装订尺寸:一书本最大的尺寸可达320×320mm,最大的书本厚度为65mm。
  • 封面压痕:压痕位置是自动根据输入的书本厚度自动进行设置的。
  • 书本厚度测量装置:书芯厚度将自动读取。根据书芯厚度的数据将自动开始胶装。使短版书本生产操作更有效率。提供了无与伦比的生产效率。
  • 封面进纸台:采用吸风式给封面方式,可进行在线压痕。封面可一次性载入150mm,因此,可达到事半功倍的效率。
  • 可变厚度书本生产:内置的厚度测量装置在时时转换与不同厚度的书本生产方面大大提高了生产效率。
  • 可使用EVA和PUR胶箱:可选配PUR胶锅和EVA胶锅,生产高品质书册,以满足不同客户的需求。

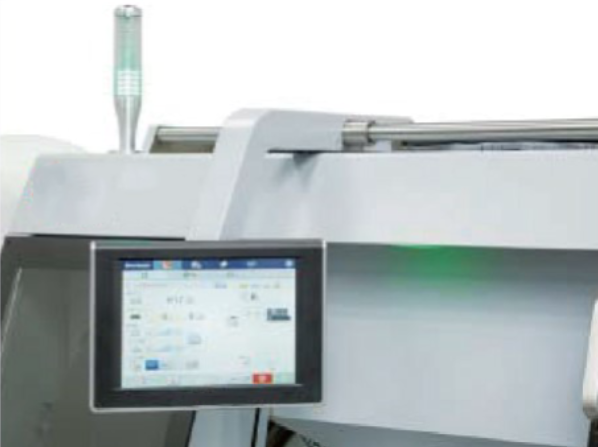

触摸屏
图标式12.1英寸彩色触摸屏, 操作简单。设置、操作和微调都可通过触摸屏完成。滑动操作控制台采用符台人体工程学的设计,可从左侧或右侧进行装载和操作,从而提高操作效率。可以根据所需的书本质量,纸张类型和其他因素创建自定义模板。这些定制模板可以由操作员或技术员创建。创建模板后,操作员只需选择所需的模板即可设置系统。这样,任何操作员都能够通过提高的生产效率和更高的质量控制来生产出质量一致的优质书本。创建模板时,设置最薄和最厚的书本, 系统将自动计算出中间的数值。

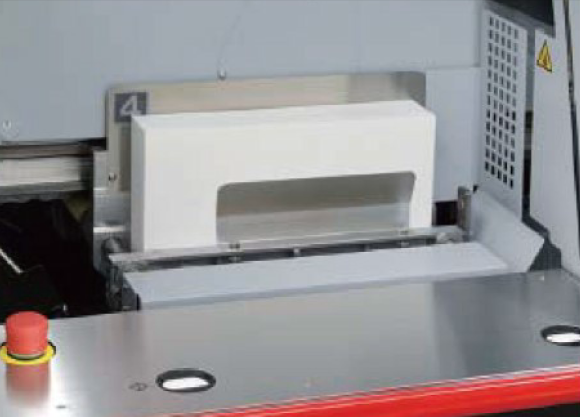

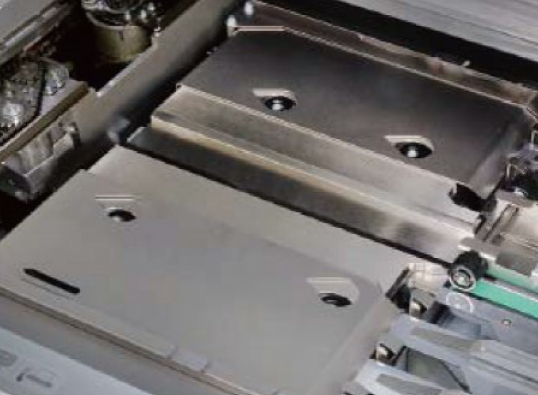

书本进纸部分
坚固的书夹系统在书本铣磨和挤压过程中牢牢将书芯稳定在正确的位置上,以生产出高质量成品书本。安全光束确保无危险操作。

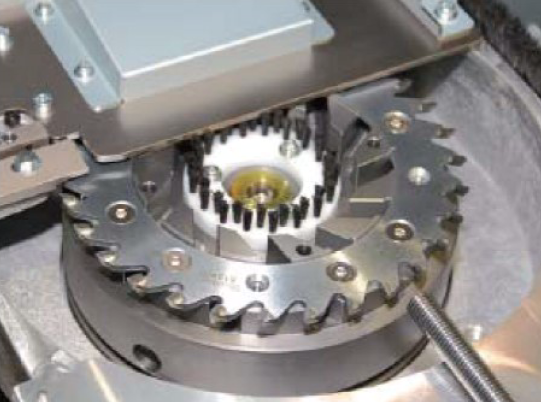

铣磨部分
强有力的伺服马达驱动铣磨和打槽装置, 对书芯或书帖的书脊进行铣磨以获得优质的胶水渗透力和粘附力。可根据书本厚度和自定义模板自动调整铣磨旋转速度。
可从0至4mm的数值中调整铣磨深度。

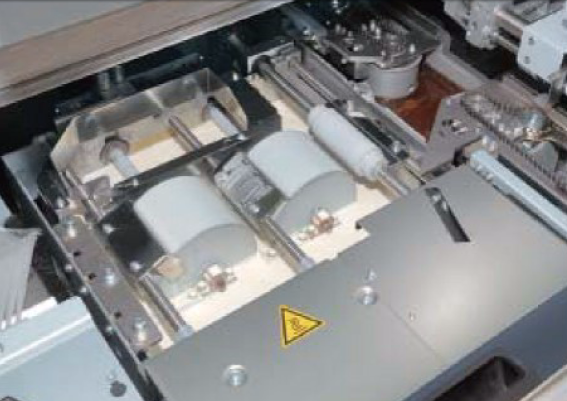

胶炉部分
双重上胶辊和侧胶辊确保书脊的优质上胶和封面优异的附着力。胶辊高度,刮板打开程度和断胶时间,刮胶辊高度和侧胶辊宽度都是自动设置。
挤压定型部分
强有力的挤压定型装置和闯纸功能确保封面精确与书芯对准,行成方方正正的书脊。可根据书本厚度自动调整挤压宽度,高度,操作时间和延迟时间。

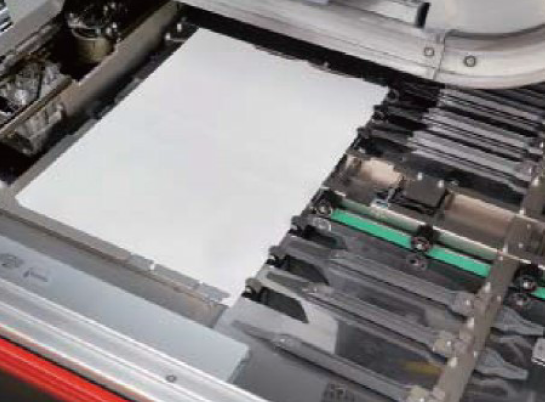

封面套准部分
书本传送至挤压部分后,封面与前书口导向板和尾缘定位器精确套准。

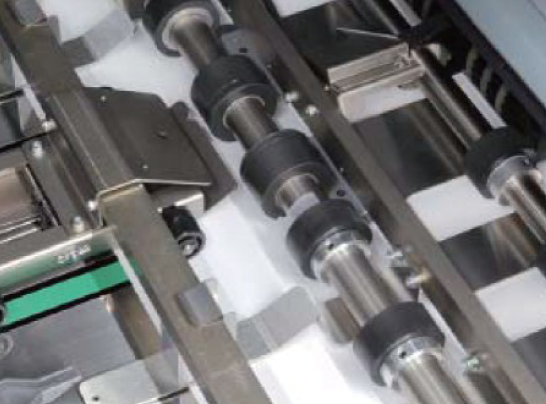

压痕部分
压痕宽度与位置根据书芯厚度和封面对准自动进行设置。在厚封面上进行压痕,生产出清晰、方正书脊和翻书页的压痕,以达到专业的胶订效果。
封面进纸部分
高容量封面进纸台最大堆纸高度为150mm,可连续进行胶订作业。
封面进纸装置可传送至各类封面:证券纸 81.4~302.4gsm 铜版纸 104.7~348.9gsm

主要技术参数

主要技术项 参数内容
胶订模式 铣磨胶订,无铣磨/衬垫胶订
书夹数量 4
书芯尺寸 书脊长度×前书口长度 最大:320×320mm;最小:145×105mm
书本厚度 1至65mm
封面尺寸 长x宽最大:320×670mm 最小:135×225mm
封面重量范围 普通纸 81.4至302.4gsm;铜版/涂料纸 104.7至348.9gsm
封面堆纸高度 最大150mm
循环速度 最大每小时1350次(EVA) 最大每小时1000次(PUR) 以封面胶订为基础(胶水温度因条件而异)(衬垫胶订) 最大每小时900次(内衬胶订) 最大每小时810次(当厚度差异在5mm或更小时)(可变胶订)
电压/频率 3-相 220V/400V,50/60Hz 外部变压器需为220V/400V
